Nadajnik optyczny pasma Ka LK-NY30E
- Ultraszerokopasmowy (lepszy niż 35 GHz)
- DWDM
- Wysoki zakres dynamiki
- Wysoka moc wyjściowa
- Hałas o niskiej intensywności względnej (RIN)
- Dostępnych jest wiele trybów pracy
- Temperatura pracy: (-40℃～70℃)
Opis produktu*
Nadajnik optyczny pasma Ka serii LK-NY30E składa się głównie z kilku kluczowych podzespołów, w tym: źródła światła laserowego dużej mocy, modulatora intensywności LiNbO3 o ultraszerokim paśmie, obwodu konwersji stabilizacji napięcia, obwodu sterującego oraz obwodu monitorowania i wskazywania.
Ten nadajnik działa w standardowym dla ITU widmie multipleksowania z gęstym podziałem długości fali (DWDM) dla swojego modulowanego sygnału optycznego wyjściowego. Posiada szerokość pasma modulacji przekraczającą 35 GHz i jest w stanie wytworzyć moc optyczną wyjściową do 10 mW, ze stabilną długością fali światła wyjściowego.
Seria LK-NY30E działa na pojedynczym dodatnim napięciu zasilania, utrzymując solidną wydajność w zakresie napięć od +12 V do +36 V. Ponadto nadajnik jest wyposażony w zintegrowaną funkcję wskaźnika, która zapewnia informacje zwrotne w czasie rzeczywistym o stanie zasilania i mocy wyjściowej optycznej, zapewniając niezawodną pracę i łatwość monitorowania.
Specyfikacja techniczna
Bezwzględne maksymalne oceny
| Parametr | symbol | Min. | Rodzaj. | Max. | Jednostka |
| Temperatura przechowywania | TSTG | -55 | + 25 | + 85 | ℃ |
| Temperatura pracy | TC | -40 | + 25 | + 70 | ℃ |
| Moc wejściowa RF1 | Pin | - | + 15 | + 25 | dBm |
| Napięcie | Vin | + 12 | + 12 | + 36 | V |
(1) Tryb pracy fali ciągłej (CW).
Specyfikacja optyczna i elektryczna (TC = 22±3℃)
| Parametr | symbol | Min. | Rodzaj. | Max. | Jednostka | Note |
| Długość fali | λ | 1527.99 | - | 1563.05 | nm | Norma ITU |
| Częstotliwość (3dB) | f3dB | 2 | - | 35 | GHz | - |
| Moc wyjściowa światła | P | 10 | - | - | mW | - |
| Względna intensywność hałasu | ren | - | - | -155 | dBc/Hz | - |
| Strata odbiciowa (VSWR) | VSWR | - | - | 2.5 | - | - |
| Kompresja wejściowa 1 dB | - | + 17 | - | - | dBm | - |
Zasilanie (TC = 22±3℃)
| Parametr | Min. | Rodzaj. | Max. | Jednostka |
| Napięcie | + 12 | + 12 | + 36 | V |
| Aktualny(2) | 0.4 | 0.7 | 1.2 |
A |
(2)Warunki testu: Vin=+12V.

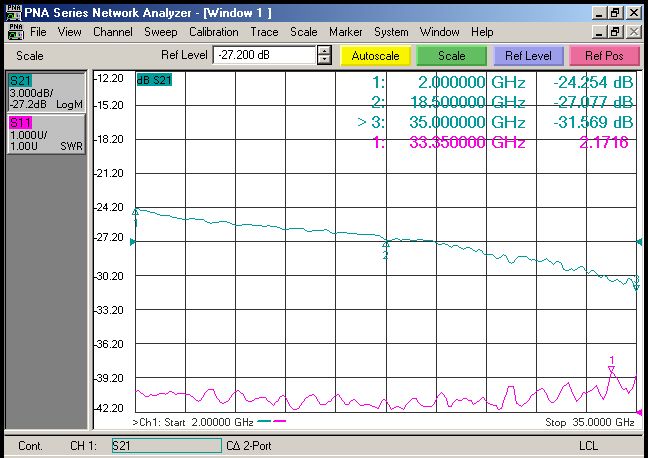

● Typowa krzywa odpowiedzi
Rysunek 1 Typowa krzywa odpowiedzi nadajnika LK-NY30E w paśmie Ka

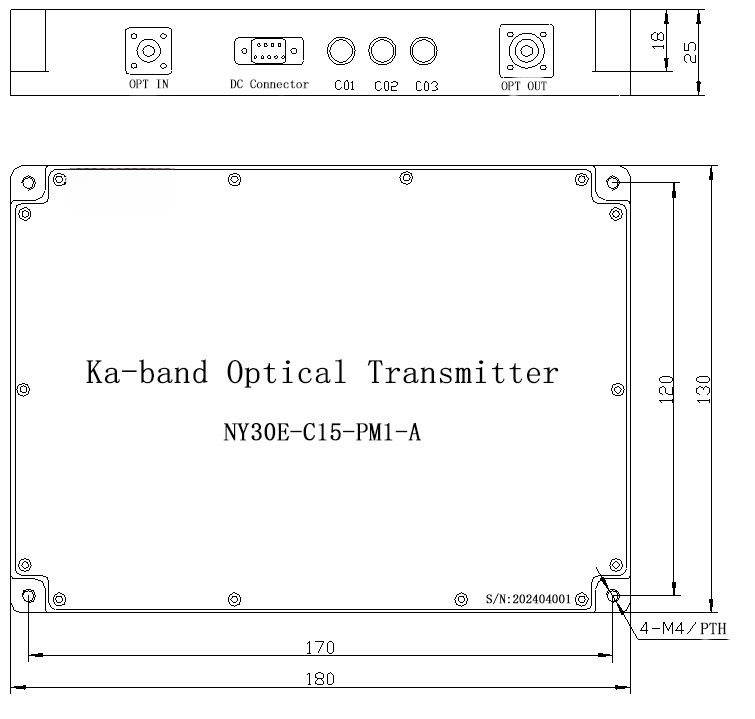

● Jednostka wymiaru: mm [cal]
Rysunek 2 Wymiary nadajnika LK-NY30E
Złącze RF: SMA
Złącze zasilania: J30J-9-ZKP
● Pin zasilacza
| Parametr | OPIS | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Napięcie | Vin | NC | GND | NC | |||||
● Szczegóły zamówienia
Arkusz 1:
| symbol | OPIS |
| 30E | Nadajnik modulacji zewnętrznej pasma Ka |
Arkusz 2:
| Code | Częstotliwość (THz) | Długość fali (nm) | Code | Częstotliwość (THz) | Długość fali (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Arkusz 3:
| symbol | OPIS |
| PM1 | Włókno Pandy |
| PM2 | Włókno eliptyczne |
Arkusz 4:
| symbol | OPIS |
| CM | Personalizacja użytkownika |
| A | FC / APC |
Zastosowania
Antena i radar
Satcom
System przeciwdziałania elektronicznego
Transmisja analogowych łączy RF
Szerokopasmowa komunikacja bezprzewodowa
Stacja bazowa komunikacji mobilnej
systemie DWDM
Rozproszone systemy radarowe
