Fotodetektor InGaAs o dużej prędkości LK-HSPD
- Szeroka przepustowość, duża prędkość
- Wbudowany Bias-T
- Sprzężenie prądu stałego
- Hermetycznie uszczelnione złącze SMA
- Niski prąd ciemny, wysoki stosunek sygnału do szumu.
- Mały rozmiar.
Opis produktu*
Moduł detekcji dużej prędkości LK-HSPD został zaprojektowany do zastosowań cyfrowych i analogowych. Ten moduł jest wyposażony w fotodiodę InGaAs PIN o długości fali odpowiedzi od 1250 do 1650 nm, wraz z niezbędną elektroniką dopasowującą.
LK-HSPD jest w stanie dostarczać pasma 8 GHz, 12 GHz, 18 GHz, 22 GHz i 30 GHz. Działanie modułu opiera się na zasilaniu +3.3 V lub +5 V, w zależności od konkretnego modelu. Jest on zaprojektowany do pracy ze standardowym światłowodem jednomodowym 9/125 μm. Wyjście RF ma złącze zgodne ze standardem SMA lub złącze 2.92 mm, oba z dopasowaniem impedancji 50 omów.
LK-HSPD jest hermetycznie uszczelniony, aby chronić przed czynnikami środowiskowymi, zwiększając w ten sposób jego trwałość i niezawodność. Ma lekką konstrukcję o masie mniejszej niż 15 gramów, co jest idealne do zastosowań, w których waga jest czynnikiem krytycznym. Moduł jest certyfikowany zgodnie z dyrektywą Restriction of Hazardous Substances (RoHS) 2.0, co potwierdza jego zgodność z rygorystycznymi przepisami dotyczącymi ochrony środowiska i bezpieczeństwa.
Specyfikacja techniczna
| Typowa i absolutna maksymalna ocena | ||||
|---|---|---|---|---|
| Parametr | Sym. | Typ | Ocena | Jednostka |
| Zakres temperatur przechowywania | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Zakres temperatur pracy obudowy | TC | 25 | -40 ～ +85 | ℃ |
| Napięcie odchylenia | VR | 3.3 lub 5 | 2.8 ～ 5.25 | V |
| Optyczna moc wejściowa | Pin | +3 | + 10 | dBm |
| Wypalanie mocy optycznej | PB | - | + 13 | dBm |
| Temperatura lutowania ołowiem | Tp | 280（10 s） | 330（10 s） | ℃ |
| Parametry elektryczne/optyczne (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parametr | sym | Stan testu | Wartości parametrów | Jednostka | ||||||
| Zakres długości fali | λ | - | 1000 ~ 1650 | nm | ||||||
| Zakres częstotliwości | - | - | Pasmo C. | Pasmo X | Pasmo Ku | Ku+-Zespół | K+-Zespół | PLUS | - | |
| Mała szerokość pasma sygnału | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | GHz | |
| Odpowiedzialność | Re | VR Pin=1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Płaskość amplitudy | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Wyjście VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Napięcie odchylenia | VR | - | + 3.3 | + 3.3 | + 3.3 | + 3.3 | +5 | +5 | V | |
| Złącze RF | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Moc optyczna nasycenia | Ps | VR , λ = 1550nm Modulacja prądu przemiennego |
+7 | +7 | +7 | +7 | +7 | + 10 | dBm | |
| Prąd ciemny | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Moc wyjściowa RF nasycenia | Dąsy | - | -10 | dBm | ||||||
| Impedancja wyjściowa | RL | - | 50 | Ω | ||||||
● Typowe krzywe odpowiedzi
(VR, λ=1550nm, TC=25°C, Pin=0dBm)
(Rys.1 Częstotliwość odpowiedzi fotodetektora pasma C)
(Rys. 2. Częstotliwość odpowiedzi fotodetektora pasma X)
(Rys. 3. Częstotliwość odpowiedzi fotodetektora pasma Ku)

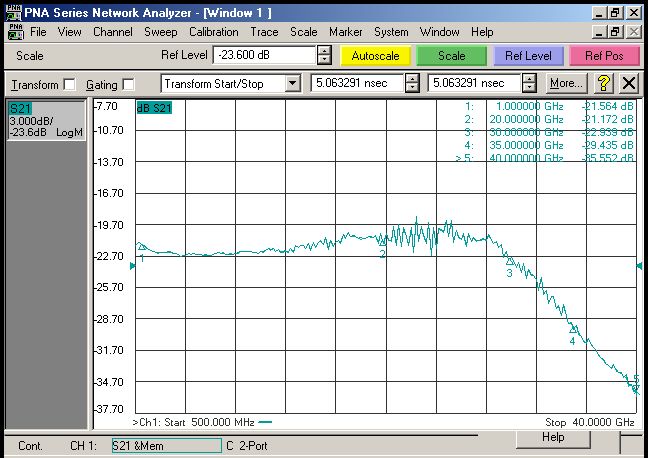

(Rys.4 Częstotliwość odpowiedzi fotodetektora pasma K+)
● Wymiary i kołki (jednostka: mm [cal])
Złącze RF: SMA lub 2.92 mm
● Informacje o zamówieniu
Arkusz 1:
| Code | Przepustowość analogowa |
| C | 0.1 ～ 8 GHz |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
| Ku+ | 2 ～ 22 GHz |
| K+ | 2 ～ 30 GHz |
| Plus | 0.3 ～ 18 GHz |
Arkusz 2:
| Code | Typ złącza | Uwaga |
| N | Brak złącza | Warkocz światłowodowy jednomodowy 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Środki ostrożności
Promień gięcia włókna nie mniejszy niż 20 mm, aby uniknąć uszkodzenia włókna.
Przed podłączeniem światłowodu do układu optycznego należy upewnić się, że powierzchnia styku światłowodu jest czysta.
Podczas przechowywania, transportu i użytkowania wymagana jest odpowiednia ochrona ESD.
Wszystkie nasze standardowe fotodetektory można dostosować do modułów!
Zastosowania
Komunikacja światłowodowa
Przetwarzanie informacji radarowych
Elektroniczna wojna
Szybkie testy i pomiary sygnału
Bezpieczeństwo i nadzór
