Fotodetektor InGaAs o dużej prędkości LK-HHPD
- Szeroka przepustowość, duża prędkość
- Wysoka responsywność
- Wbudowany Bias-T
- Wysokie nasycenie wejściowe
- Hermetycznie uszczelnione złącze SMA
- Niski prąd ciemny, wysoki stosunek sygnału do szumu.
- Mały rozmiar.
Opis produktu*
LK-HHPD to szybki moduł detektora odpowiedni do zastosowań cyfrowych i analogowych, wyposażony w fotodiodę InGaAs PIN, która obejmuje długości fal od 1250 do 1650 nm. Oferuje pasma 12 GHz lub 18 GHz i działa przy zasilaniu +5 V. Moduł jest kompatybilny ze standardowym światłowodem jednomodowym 9/125 μm i ma złącze SMA do wyjścia RF z dopasowaniem impedancji 50 omów.
LK-HHPD nadaje się do zastosowań wymagających dużej szybkości transmisji danych, jest hermetycznie uszczelniony, aby chronić przed czynnikami środowiskowymi, zapewniając niezawodność i długowieczność. Ma lekką konstrukcję, o masie mniejszej niż 23 gramy, co jest korzystne w przypadku zastosowań przenośnych lub o ograniczonej przestrzeni. Moduł jest certyfikowany zgodnie z dyrektywą Restriction of Hazardous Substances (RoHS) 2.0, co potwierdza zgodność z normami bezpieczeństwa i ochrony środowiska.
Specyfikacja techniczna
| Typowa i absolutna maksymalna ocena | ||||
|---|---|---|---|---|
| Parametr | Sym. | Typ | Ocena | Jednostka |
| Zakres temperatur przechowywania | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Zakres temperatur pracy obudowy | TC | 25 | -40 ～ +85 | ℃ |
| Napięcie odchylenia | VR | 5 | +4.75 ～ +5.25 | V |
| Optyczna moc wejściowa | Pin | 0 | + 13 | dBm |
| Wypalanie mocy optycznej | PB | - | + 16 | dBm |
| Temperatura lutowania ołowiem | Tp | 280（10 s） | 330（10 s） | ℃ |
| Parametry elektryczne / optyczne (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| Parametr | sym | Stan testu | Wartości parametrów | Jednostka | ||
| Zakres długości fali | λ | - | 1000 ～ 1650 | nm | ||
| Zakres częstotliwości | - | - | X - Zespół | Ku - zespół | - | |
| Mała szerokość pasma sygnału | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 0.8 ～ 18 | GHz | |
| Odpowiedzialność | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Wyjście VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Płaskość amplitudy | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Moc optyczna nasycenia | Ps | VR =+5 V, λ = 1550 nm Modulacja prądu przemiennego |
13 | dBm | ||
| Moc wyjściowa RF nasycenia | Pna zewnątrz | - | -10 | dBm | ||
| Prąd ciemny | Id | VR = 5 V | ≤ 10 | nA | ||
| Impedancja wyjściowa | RL | - | 50 | Ω | ||
● Typowe krzywe reakcji

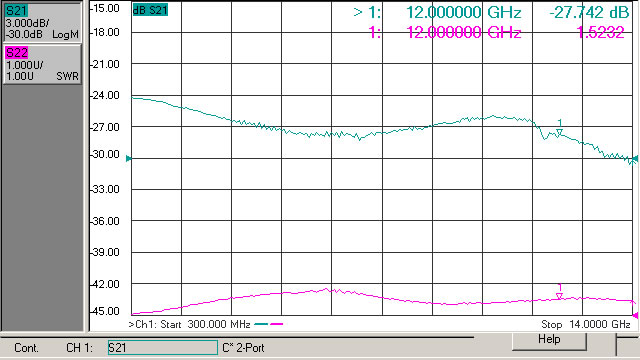

（ Rys. 1 X - Częstotliwość odpowiedzi fotodetektora pasma）
（ Rys. 2 Odpowiedź częstotliwościowa fotodetektora pasma Ku）

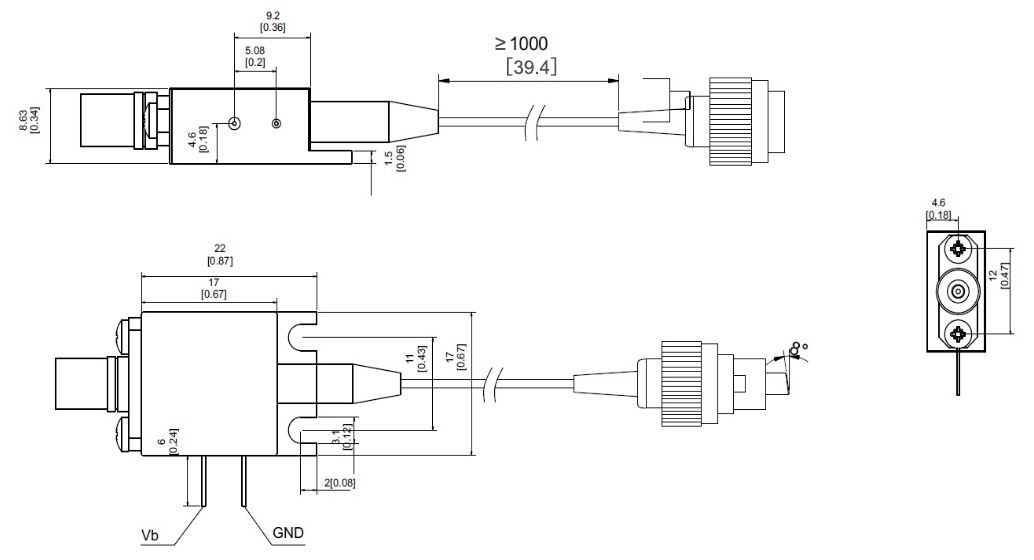

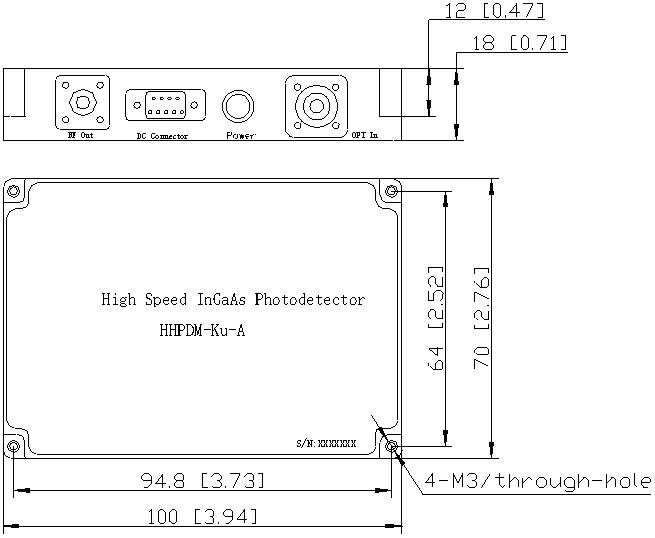

● Wymiary i kołki (jednostka: cal)
Złącze RF: Złącze SMA
●Informacje dotyczące zamawiania
Arkusz 1:
| Code | Przepustowość analogowa |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
Arkusz 2:
| Code | Typ złącza | Uwaga |
| N | Brak złącza | Pigtail światłowodowy jednomodowy 9 / 125 μm |
| A | FC / APC |
● Środki ostrożności
Promień gięcia włókna nie mniejszy niż 20 mm, aby uniknąć uszkodzenia włókna.
Przed podłączeniem światłowodu do układu optycznego należy upewnić się, że powierzchnia styku światłowodu jest czysta.
Podczas przechowywania, transportu i użytkowania wymagana jest odpowiednia ochrona ESD.
Wszystkie nasze standardowe fotodetektory można dostosować do modułów!
Zastosowania
Komunikacja światłowodowa
Przetwarzanie informacji radarowych
Elektroniczna wojna
Szybkie testy i pomiary sygnału
Bezpieczeństwo i nadzór
