LK-DS-HES-C (dostosowany)Główny moduł symulatora radiowysokościomierza
- Szeroki zakres symulowanej wysokości (od 0 do 22000);
- Wysoki współczynnik tłumienia kierunkowego
- Wysoka dokładność symulowanego wysokościomierza (≥1‰)
- Opcjonalna konfiguracja symulacji (obsługuje ponad 210 konfiguracji)
- Przełącznik ręczny i przełącznik automatyczny;
- Miniaturyzacja objętości, silna kompatybilność elektromagnetyczna, wysoka niezawodność pracy;
- Wiele trybów sterowania: UART, LAN itp.
- Różne standardowe interfejsy platform testowych, takie jak PXI, VXI, LXI.
Opis produktu*
Seria LK-DS-HES oferuje wszechstronny moduł rdzeniowy, który może być sprzedawany jako samodzielny komponent lub bezproblemowo zintegrowany z bardziej złożonymi zespołami wyższego rzędu. Zespoły te są projektowane z myślą o konfigurowalności, co pozwala im na dopasowanie się do różnych kryteriów wydajności, aby spełnić określone wymagania dotyczące formy, dopasowania i funkcjonalności naszych klientów.
W przeciwieństwie do konwencjonalnych systemów linii opóźniających Surface Acoustic Wave (SAW), seria LK-DS-HES może pochwalić się wieloma doskonałymi cechami. Należą do nich szeroki zakres częstotliwości roboczych, wyjątkowe tłumienie kierunkowości, zdolność do obsługi sygnałów potrójnego przejścia, które w innym przypadku byłyby nieobliczalne, zdolność do pracy przez dłuższy czas bez konieczności ponownej kalibracji oraz zwiększony poziom niezawodności operacyjnej.
Specyfikacja techniczna
Parametry elektryczne/optyczne
| Parametr | Wartości parametrów | Jednostka | Uwaga | ||
| Min | Typowy | Max | |||
| Zakres częstotliwości | 4 | - | 4.6 | GHz | |
| Odpowiedź amplitudy | - | ± 1.5 | ± 2 | dB | |
| Symulowanie wysokości | 1 | - | 22000 | m | rozsuwany |
| Symulacja dokładności wysokości | 0.5% | 1% | - | - | |
| Maksymalna moc wejściowa | - | 2 | dostosowane | W | Ciągła fala |
| - | 100 | dostosowane | W | Fala tętna | |
| Wprowadź VSWR | - | 1.3 | 1.5 | - | |
| Wyjście VSWR | - | 1.3 | 1.5 | - | |
| Impedancja | - | 50 | - | Ω | |
| Symulacja regulowanego zakresu tłumienia | - | 80 | dostosowane | dB | |
| współczynnik tłumienia prostego | 60 | 80 | - | dBc | |
| sygnały potrójnego tranzytu | Nie | ||||
| Zakres temperatury pracy | -40 | - | + 70 | ℃ | Dostosowane do klasy jakości |
| Zakres temperatury przechowywania | -55 | - | + 85 | ℃ | |
| Symulacja wysokości w stosunku do temperatury | - | - | 7 | ppm/℃ | |
| Symulacja dokładności w stosunku do temperatury | - | 3 | 6 | % / ℃ | Można zrekompensować |

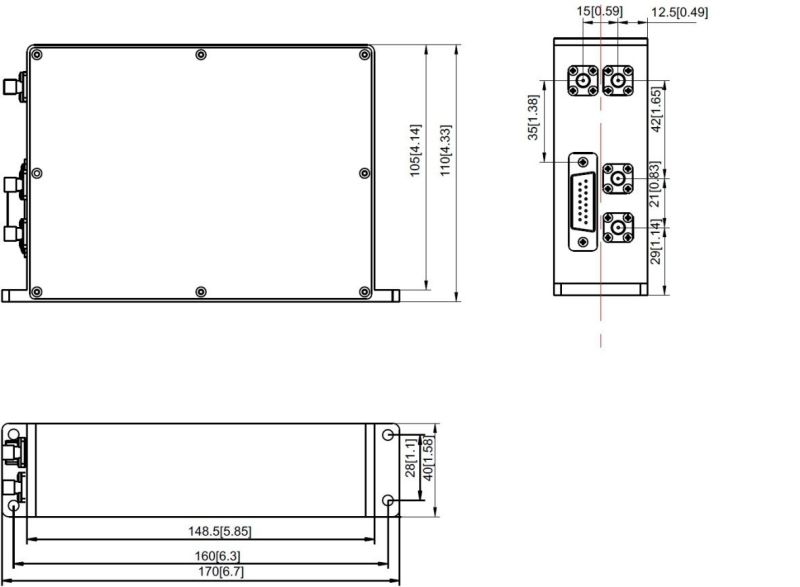

Pakiety i piny (Jednostka: mm[cal])
Skrzynka światłowodowa
Pudełko na kuchenkę mikrofalową
Złącze RF: SMA-K (dostosowane)
Złącze DC: DE-9PS (dostosowane)
Zastosowania
Miejsce: radiowysokościomierz do radaru, AEW, satelity, helikoptera itp.
Zmierz dokładność wysokościomierza
Zmierz poziom tajności badań i śledzenia
Pomiar innych parametrów
