Linia opóźniająca optyczna i symulator optyczny serii LK-D-SS-12-T
- Szerokość pasma do 12 GHz
- Wysoki zakres dynamiki
- Szeroki zakres temperatur zastosowania
- Niska amplituda odpowiedzi
- Niestandardowe opóźnienia czasowe
Opis produktu*
Opierając się na technologii mikrofalowej fotoniki, seria LK-D-SS-12-T optycznych linii opóźniających i symulatorów optycznych zapewnia doskonałą wydajność i jest szeroko stosowana w testach radarowych, przetwarzaniu sygnałów, antenach z fazowanym układem, symulacji anten i testach szumów fazowych. Urządzenia są w stanie działać wydajnie w całym paśmie częstotliwości L/S/C/X z niską stratą wstawiania, wysokim zakresem dynamiki, silną izolacją elektromagnetyczną i możliwością obsługi niemierzalnych sygnałów potrójnej transmisji. Te cechy sprawiają, że idealnie nadają się do precyzyjnego przetwarzania sygnałów optycznych i mikrofalowych.
Specyfikacja techniczna
Parametry elektryczne / optyczne
| Parametr | Wartości parametrów | Jednostka | Uwaga | ||
| Min | Typowy | Max | |||
| Zakres częstotliwości | 1 | - | 12 | GHz | |
| Płaskość amplitudy | - | ± 2 | ± 2.5 | dB | |
| Opóźnienie | 0.01 | - | 150 | us | dostosowane |
| Dokładność opóźnienia | -5‰ | - | +5‰ | - | |
| Insertion Loss | 0 | 20 | 30 | dB | dostosowane |
| Wprowadź VSWR | - | 1.8 | 2 | - | |
| Wyjście VSWR | - | 1.8 | 2 | - | |
| Impedancja | - | 50 | - | Ω | |
| Kompresja wejściowa 1 dB | - | + 13 | + 17 | dBm | |
| Współczynnik odrzucania sygnałów niepożądanych | 60 | - | - | dBc | |
| Poziom hałasu | - | 45 | 55 | dB | 5us, 25℃ |
| Obsłużyć temperaturę | -55 | - | + 85 | ℃ | Zobacz Informacje o zamówieniu |
| Temperatura przechowywania | -55 | - | + 85 | ℃ | |
| Opóźnienie względne w stosunku do temperatury | - | - | 7 | ppm/℃ | |
| Strata wtrąceniowa w zależności od temperatury | - | 2 | 4 | % / ℃ | |
Opis złącza i zasilania
| Pin | 1, 2 | 3 、 4 、 5 | 6, 7 | 8, 9 |
| Napięcie | NC | GND | + 12V | NC |
| Prądu | - | - | 0.3 | - |
| Maksymalny prąd | 1 |

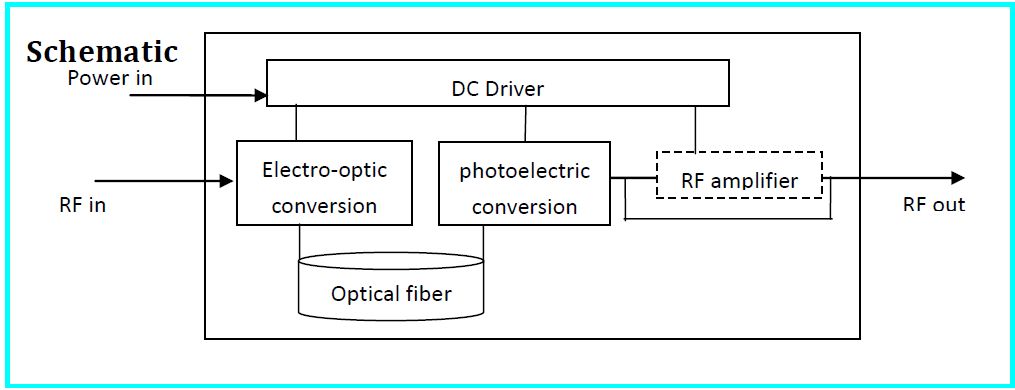

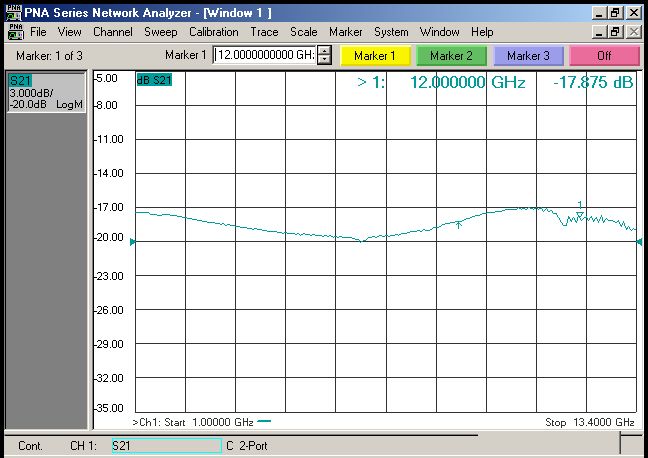

Typowe krzywe odpowiedzi (25℃)
Wymiary i kołki (jednostka: mm[cal])
Złącze RF: SMA-K (dostosowane)
Złącze DC: DE-9PS (dostosowane)
| Rodzaj produktu | LK-D-SS-12-TG | Uwaga | |||||
| Opóźnienie czasowe (nas) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Rodzaj produktu | LK-D-SS-12-TP | Uwaga | |||||
| Opóźnienie czasowe (nas) | 8 | 35 | 60 | 80 | 110 | 150 | Kompaktowy |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Informacje dotyczące zamawiania
| Rodzaj produktu | Pakiety | Poziomy jakości | Obsłużyć temperaturę | Temperatura przechowywania |
| LK-D-SS-12-TGI | Standard | Klasa przemysłowa | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Średniej jakości | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Specjalna klasa | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | Kompaktowy | Klasa przemysłowa | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Średniej jakości | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Specjalna klasa | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Uwaga：1. T jest maksymalną wartością opóźnienia linii, której jednostką jest mikrosekunda (us).
Zastosowania
Testowanie/kalibracja radaru
Przetwarzanie sygnałów
Wojna elektroniczna
Antena fazowana
Symulacja anteny
