Nadajnik UWB z modulacją bezpośrednią serii LK-NYCMT
- Ultraszerokopasmowy (lepszy niż 18 GHz)
- CWDM
- Wysoki zakres dynamiki
- Wysoka moc wyjściowa
- Niski RIN
- Temperatura pracy: (-40℃～70℃)
Opis produktu*
Nadajnik LK-NYCMT jest zbudowany przede wszystkim z szybkiego lasera z modulacją bezpośrednią Distributed Feedback (DFB), automatycznego obwodu sterowania mocą optyczną, automatycznego obwodu sterowania temperaturą, obwodu konwersji stabilizującego napięcie, obwodu monitorowania i wskazania. Nadajnik ten oferuje wybór długości fal (1270 nm, 1290 nm, 1310 nm, 1330 nm, 1350 nm, 1370 nm, 1390 nm) i może pochwalić się szerokością pasma modulacji przekraczającą 18 GHz, z mocą wyjściową zdolną osiągnąć 10 mW.
Nadajnik LK-NYCMT działa na pojedynczym dodatnim zasilaniu i jest zaprojektowany tak, aby działać niezawodnie w zakresie napięć od +7 V do +36 V. Posiada kilka korzystnych cech, w tym niski względny szum intensywności (RIN), doskonałą stabilność długości fali wyjściowej i wysoką moc wyjściową, które łącznie przyczyniają się do jego doskonałej wydajności w systemach komunikacji optycznej.
Ponadto nadajnik LK-NYCMT wyposażono w funkcję wskaźnika, która zapewnia czytelną informację o stanie zasilania i wyjściowej mocy optycznej, gwarantując, że parametry robocze systemu mieszczą się w żądanym zakresie. Funkcja ta ma kluczowe znaczenie dla zachowania integralności systemu i ułatwienia szybkiego rozwiązywania problemów.
Specyfikacja techniczna
Bezwzględne maksymalne oceny
| Parametr | symbol | Min. | Rodzaj. | Max. | Jednostka |
| Temperatura przechowywania | TSTG | -55 | + 25 | + 85 | ℃ |
| Temperatura pracy | TC | -40 | + 25 | + 70 | ℃ |
| Moc wejściowa RF1 | Pin | - | + 10 | + 20 | dBm |
| Napięcie | Vin | +7 | + 12 | + 36 | V |
(1) Tryb pracy fali ciągłej (CW).
Specyfikacja optyczna i elektryczna (TC = 22±3℃)
| Parametr | symbol | Stan | Min. | Rodzaj. | Max. | Jednostka |
| Długość fali | λ | - | 1370 | CWDM | 1390 | nm |
| Częstotliwość (3dB) | f3dB | Pasmo X | 0.1 | - | 12 | GHz |
| Zespół Ku | 1 | - | 18 | |||
| Moc wyjściowa światła | P | - | 5 | 10 | - | mW |
| Względna intensywność hałasu | ren | - | - | - | -155 | dBc/Hz |
| Strata odbiciowa (VSWR) | VSWR | Pasmo X | - | - | 2 | - |
| Zespół Ku | - | - | 2.2 | |||
| Kompresja wejściowa 1 dB | - | - | + 13 | + 15 | - | dBm |
Zasilanie (TC = 22±3℃)
| Parametr | Min. | Rodzaj. | Max. | Jednostka |
| Napięcie | +7 | + 12 | + 36 | V |
| Aktualny(2) | 0.07 | 0.1 | 1 | A |
(2)Warunki testu: Vin=+12V.
● Typowa krzywa odpowiedzi
Rysunek 1 Typowa krzywa odpowiedzi nadajnika LK-NYCMT-X
Rysunek 2 Typowa krzywa odpowiedzi nadajnika LK-NYCMT-Ku
● Typowy spektrogram
Rysunek 3 Typowy spektrogram nadajnika LK-NYCMT

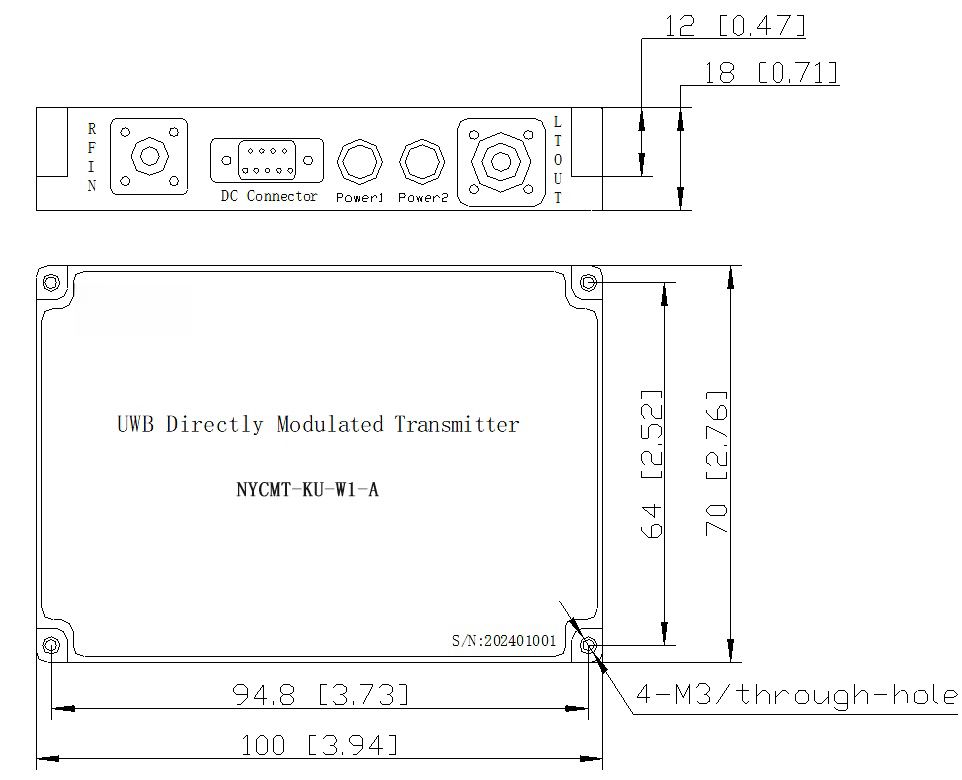

● Jednostka wymiaru: mm [cal]
Rysunek 4 Wymiary nadajnika LK-NYCMT
Złącze RF: SMA
Złącze zasilania: J30J-9-ZKP
● Pin zasilacza
| Parametr | OPIS | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Napięcie | Vin | NC | GND | NC | |||||
● Szczegóły zamówienia
Arkusz 1:
| symbol | OPIS |
| CM | Multiplekser z podziałem długości fali CWDM w obudowie motylkowej 7PIN |
Arkusz 2
| symbol | OPIS |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Arkusz 3:
| symbol | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Długość fali (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Arkusz 4:
| symbol | Typ złącza | OPIS |
| N | dostosowane | dostosowane |
| A | FC / APC | Standardowe włókno SM 9/125μm |
| P | FC / PC | Standardowe włókno SM 9/125μm |
Zastosowania
Antena i radar
System przeciwdziałania elektronicznego
Transmisja analogowych łączy RF
Szerokopasmowa komunikacja bezprzewodowa
Stacja bazowa komunikacji mobilnej
