Moduł lasera mikrofalowego DFB LK-NY13D 1310nm
- Wysoki zakres dynamiki
- Szerokość pasma 18 GHz
- Niski próg prądu
- Wysoka moc wyjściowa
- Obudowa motylkowa 7-pinowa ze złączem SMA
- Temperatura pracy: od -40 do 70℃
- Zwiększona niezawodność
Opis produktu*
Moduł LK-NY13D to laser DFB, który jest bezpośrednio modulowany, oferujący lepszą wydajność dla liniowych systemów komunikacji światłowodowej o dużych wymaganiach dotyczących przepustowości. Lasery LK-NY13D są lepszym wyborem niż systemy kabli koncentrycznych do przesyłania sygnałów o wysokiej częstotliwości, takich jak 12 GHz lub 18 GHz.
Te lasery zwiększają niezawodność sieci komunikacji mikrofalowej, zapewniając transmisję sygnału RF w jego natywnej formie. Dzięki tym atrybutom lasery LK-NY13D znacząco poprawiają jakość sygnału w szerokim spektrum zastosowań, w tym zdalnych systemach antenowych, telemetrii, dystrybucji sygnałów czasowych i referencyjnych, a także pomiarów i aplikacji linii opóźniających.
Lasery LK-NY13D zawierają zintegrowane komponenty, takie jak izolator optyczny, chłodnicę termoelektryczną (TEC), termistor, układ diody laserowej i fotodiodę monitorującą. Wszystkie te elementy są zamknięte w 7-stykowej obudowie motylkowej, co zapewnia hermetyczną ochronę.
Specyfikacja techniczna
| Bezwzględne maksymalne oceny | ||||
|---|---|---|---|---|
| Parametr | symbol | Min. | Max. | Jednostka |
| Prąd przewodzenia diody laserowej | If | - | 120 | mA |
| Odwrotne napięcie diody laserowej | V | - | 1 | V |
| Moc przednia | Pf | - | 20 | dBm |
| Napięcie wsteczne PD | V | - | 15 | V |
| Prąd przewodzenia (PD) | Im | - | 2 | mA |
| Temperatura pracy | To | -40 | + 70 | ° C |
| Temperatura przechowywania | Ts | -55 | + 85 | ° C |
| Wilgotność względna podczas przechowywania | Sr | - | 85 | % |
| Specyfikacja optyczna i elektryczna (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parametr | symbol | Stan testu | Min | Typ | Max | Jednostki | Note |
| Długość fali | λ | IF = IOP, T = TOP | - | 1310 | - | nm | |
| Częstotliwość | - | Opcja X | 0.1 | - | 12 | GHz | - |
| Opcja Ku | 1 | - | 18 | ||||
| Optyczna moc wyjściowa | P | IF=Iop | - | 10 | - | mW | 1 |
| Prąd progowy | Ith | λ=1310 nm | - | - | 10 | mA | - |
| Operacja jest aktualna | Iop | λ=1310 nm | - | 55 | 100 | mA | - |
| Napięcie robocze | Vop | λ=1310 nm | - | 1.5 | 2.5 | V | - |
| Wydajność na zboczu | SE | - | 0.2 | - | - | WA | - |
| Współczynnik tłumienia trybu bocznego | SMSR | λ=1310nm, jaF=Iop | 30 | - | - | dB | - |
| Względna intensywność hałasu | RIN | - | - | - | -130 | dB / Hz | - |
| Szerokość pasma (-3dB, I=60mA) | S21 | Opcja X | - | 12 | - | GHz | - |
| Opcja Ku | - | 18 | - | ||||
| Strata odbiciowa (VSWR) | VSWR | Opcja X | - | - | 2 | dB | - |
| Opcja Ku | - | - | 2.2 | ||||
| Kompresja wejściowa 1 dB | - | - | 15 | - | - | dBm | - |
| Rezystancja termistora | Rth | @ 25 ℃ | - | 10 | - | Kohm | - |
| Prąd TEC | It | - | - | - | 1.2 | A | 2 |
| Napięcie TEC | Vt | - | - | 2.5 | V | 2 | |
| Pojemność (PD) | Ct | - | - | 20 | pF | - | |
| Monitorowanie prądu | Im | - | 0.10 | - | 2.0 | mA | - |
| Prąd ciemny (PD) | Id | - | - | 50 | nA | - | |
Uwagi: Wszystkie układy laserowe powstają na bazie płytek, które zostały certyfikowane przy użyciu reprezentatywnej partii urządzeń, które muszą osiągnąć akceptowalną wydajność wypalania.
1. Temperatura lasera ustawiona na 25℃, prąd polaryzacji 55mA
2. Temperatura pracy obudowy -40~70℃
● Typowe dane
(λ=1310nm, TC =25 ℃)
（ Rys. 1 Dane pasma X S11 i S22 ）
（ Rys. 2 Dane dla pasma Ku S11 i S22 ）

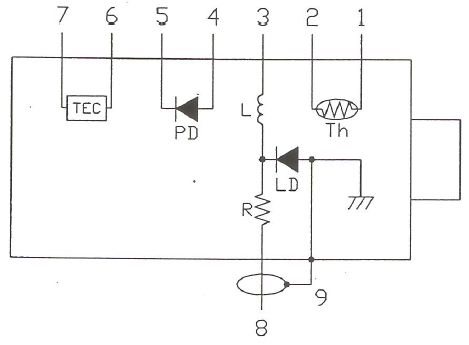

● Schemat elektryczny
| Ołów# | Funkcjonować |
| 1 | termistor |
| 2 | termistor |
| 3 | LD-(Odchylenie) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Chłodniejszy+ |
| 7 | Chłodnica- |
| 8 | LD-(RF) |
| 9 | Ziemia |

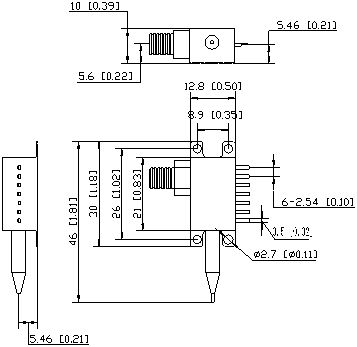

● Rysunki konturowe (jednostka: mm [cal])
Złącze RF: SMA
● Informacje o zamówieniu
Arkusz 1:
| Code | Typowa długość fali |
| 13 | 1310nm 7PIN pakiet motylkowy |
Arkusz 2:
| Code | Przepustowość analogowa |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Arkusz 3:
| Code | Typ złącza | Uwaga |
| A | FC / APC | Pigtail światłowodowy jednomodowy 9 / 125 μm, 0.9 mm, długość 1 m |
| S | SC / APC | |
| N | Brak złącza |
● Środki ostrożności
Promień gięcia włókna nie mniejszy niż 20 mm, aby uniknąć uszkodzenia włókna.
Przed podłączeniem światłowodu do układu optycznego należy upewnić się, że powierzchnia styku światłowodu jest czysta.
Podczas przechowywania, transportu i użytkowania wymagana jest odpowiednia ochrona ESD.
Zastosowania
Szybka transmisja danych
Zdalne sterowanie anteną
Sieci komórkowe i PC
Transmisja analogowych łączy RF
Łączność wojskowa
Śledzenie, telemetria i kontrola
Systemy telemetryczne
