LK-NY55D Laser DWDM DFB dużej mocy
- Sprzęganie prądu stałego
- Wysoki zakres dynamiki
- Prąd o niskim progu
- Wysoka moc wyjściowa
- Pakiet motylkowy 14pin
- Temperatura pracy: od -20 do 70℃
- Wysoka niezawodność
- Moc wyjściowa do 100 mW
- Włókno utrzymujące polaryzację (PM)
Opis produktu*
Laser LK-NY55D został zaprojektowany do pracy jako emiter optyczny o dużej mocy i określonej długości fali, który idealnie nadaje się do integracji z zewnętrznym modulatorem w systemach CATV i DWDM. Jest szczególnie odpowiedni do zastosowań obejmujących super trunking i dystrybucję. Długości fal oferowane przez tę serię są zgodne ze standardami ITU Grid pod względem zarówno zakresu, jak i specyfikacji kanału.
Ta seria jest wyposażona w włókno utrzymujące polaryzację (PM) i charakteryzuje się sprzężeniem prądu stałego (DC). Zawiera zintegrowaną chłodnicę termoelektryczną (TEC), termistor do pomiaru temperatury i fotodiodę monitorującą do monitorowania mocy optycznej. Moduł jest umieszczony w 14-pinowej obudowie motylkowej, która jest zgodna z układem pinów OC-48, i zawiera izolator optyczny w samej obudowie.
Specyfikacja techniczna
| Parametry elektryczne / optyczne (TC = 25 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametr | Sym. | Stan | Min | Typ | Max | Jednostki |
| Częstotliwość | f | - | 0.01 | - | 1 | Ghz |
| Szerokość pasma (-3dB, I=200mA) | S21 | - | 1 | Ghz | ||
| Optyczna moc wyjściowa | P | Wersja 40 mW, T = Tset, IF = IOPWersja 50 mW, T = Tset, IF = IOPWersja 63 mW, T = Tset, IF = IOPWersja 80 mW, T = Tset, IF = IOPWersja 100 mW, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| Prąd progowy | It | BOL | - | - | 40 | mA |
| Operacja jest aktualna | tak | Wersja 40 mW, BOL Wersja 50 mW, BOL Wersja 63 mW, BOL Wersja 80 mW, BOL Wersja 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Napięcie robocze | Wop | BOL, jaF = IOP | - | - | 2.5 | V |
| Maksymalna długość fali | λ | T = Tzestaw, IF = IOP | - | 1550 | - | nm |
| Hałas o względnej intensywności | ren | - | - | - | -160 | dB / Hz |
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Współczynnik wygaszenia polaryzacji | ZA | IF = IOP | 17 | - | - | dB |
| Dryft długości fali ponad TC łodzie | ∆λTOP | T = TOP | - | - | 40 | pm |
| Oporność termistora | Rt | TOP= 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Współczynniki temperatury termistora | TCPK | TOP= 25 ℃ | - | -4.4 | - | % / ° C |
| Prąd TEC | Przedmiot | -20℃<TC | -1.0 | - | 1.5 | A |
| Napięcie TEC | Vtec | -20℃<TC | -2.0 | - | 3.0 | V |
| Impedancja RF | Zin | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| Monitoruj prąd PD | Im | IF = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitoruj PD Prąd ciemny (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Typowa i absolutna maksymalna ocena | |||||
|---|---|---|---|---|---|
| Parametr | Sym. | Stan | Min. | Max. | Jednostka |
| Prąd stały w kierunku lasera | If | - | - | 750 | mA |
| Odwrotne napięcie lasera | V | - | - | 2 | V |
| Napięcie wsteczne fotodiody | VR | - | - | 10 | V |
| Temperatura pracy | Do | - | -20 | + 70 | ° C |
| Temperatura przechowywania | Ts | - | -40 | + 85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Uwagi: Wszystkie układy laserowe powstają na bazie płytek, które zostały certyfikowane przy użyciu reprezentatywnej partii urządzeń, które muszą osiągnąć akceptowalną wydajność wypalania.

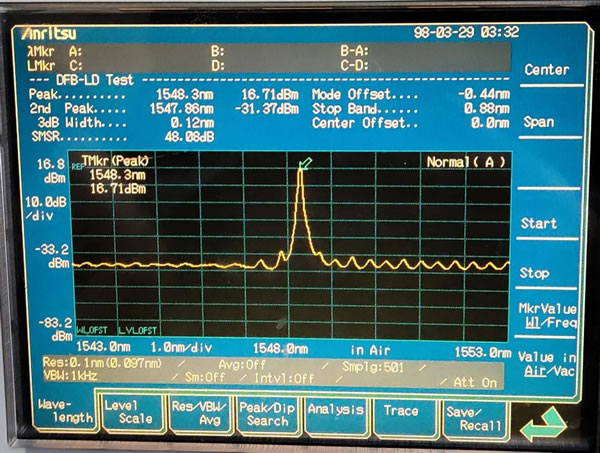

● Typowe dane

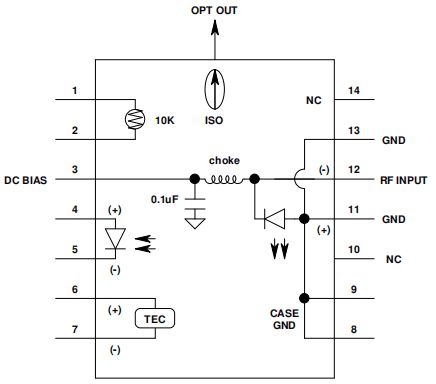

● Schemat elektryczny
| Ołów# | Funkcjonować | Ołów# | Funkcjonować |
| 1 | termistor | 8 | GND |
| 2 | termistor | 9 | GND |
| 3 | LD-(Odchylenie) | 10 | NC |
| 4 | Anoda PD | 11 | GND(LD+) |
| 5 | Katoda PD | 12 | WEJŚCIE RF |
| 6 | Chłodniejszy+ | 13 | GND(LD+) |
| 7 | Chłodnica- | 14 | NC |

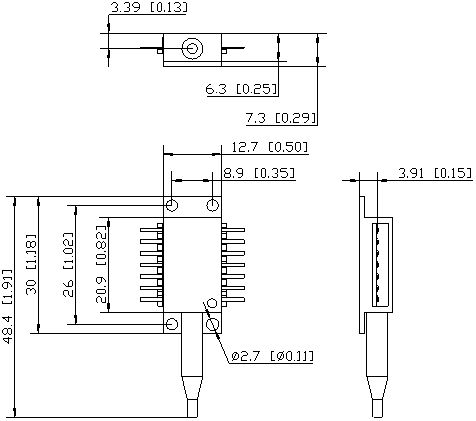

● Wymiary i kołki (jednostka: mm[cal])
Złącze RF: SMA
● Informacje o zamówieniu
Arkusz 1:
| Code | OPIS |
| 55 | DWDM High Power 14PIN pakiet motylkowy |
Arkusz 2:
| Code | Moc optyczna |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Arkusz 3:
| Kanał | Częstotliwość (THz) | Środkowa długość fali (nm) | Kanał | Częstotliwość (THz) | Środkowa długość fali (nm) | |
| C01 | Dowolna pożądana długość fali | C37 | 193.7 | 1547.72 | ||
| C02 | Nie-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Nie-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Nie-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Arkusz 4:
| Code | OPIS |
| PM | Złącze światłowodowe PM-FC/APC, 0.9 mm, długość 1 m |
● Środki ostrożności
Promień gięcia włókna nie mniejszy niż 20 mm, aby uniknąć uszkodzenia włókna.
Przed podłączeniem światłowodu do układu optycznego należy upewnić się, że powierzchnia styku światłowodu jest czysta.
Podczas przechowywania, transportu i użytkowania wymagana jest odpowiednia ochrona ESD.
Zastosowania
CATV
DWDM
Optyka wolnej przestrzeni
Super trunking i dystrybucja,
Transmisja sygnałów w sieciach optycznych
